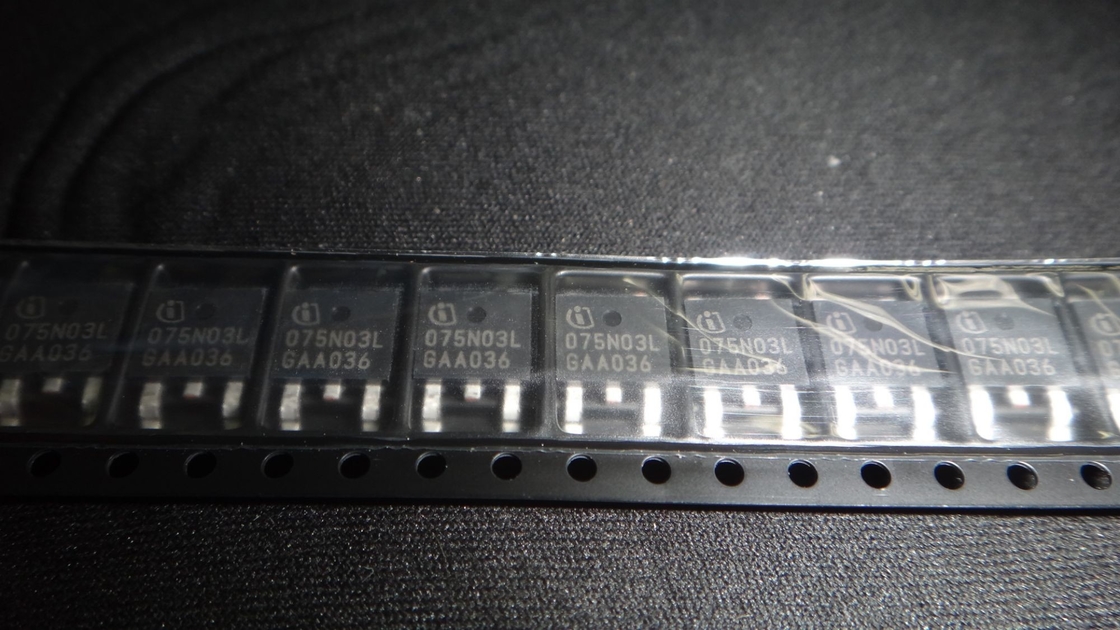

IPD075N03LG Transistor kênh N Mosfet TO-252

IPD075N03LG Transistor kênh N Mosfet TO-252

IPD075N03LG Transistor N Channel Mosfet

TO-252 Transistor N Channel Mosfet

IPD075N03LG Integrated Circuit Ic Chip

Nguồn gốc:

Nguyên bản

Hàng hiệu:

INFINEON

Số mô hình:

IPD075N03LG

Liên hệ chúng tôi

Yêu cầu Đặt giá
Thông tin chi tiết sản phẩm
chất lượng::
Thương hiệu mới chưa sử dụng
Gói hộp::
TO-252
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu
1 CÁI
Giá bán
Negotiate
chi tiết đóng gói
4000
Thời gian giao hàng
3
Cổ phần
8000+
Điều khoản thanh toán
D/A, L/C, D/A, D/P, T/T, Western Union, MoneyGram
Khả năng cung cấp
57830 cái
NHỮNG SẢM PHẨM TƯƠNG TỰ
Liên hệ chúng tôi
Mô tả sản phẩm

ISO9001.pdf

IPD075N03LG là một bóng bán dẫn MOSFET kênh N. Dưới đây là các ứng dụng, kết luận và tham số của bóng bán dẫn này:
Ứng dụng:
Chuyển mạch điện và chuyển đổi DC-DC
Người lái xe
Thiết bị điện tử ô tô
Hệ thống điều khiển tự động hóa công nghiệp
Kết luận:
Transistor MOSFET kênh N hiệu quả
Kháng dẫn thấp và dòng rò rỉ
Khả năng làm việc ở nhiệt độ cao
Dòng chảy rò rỉ ngược thấp
Các thông số:
VDS (păng suất nguồn thoát tối đa): 30 V
ID (điện thoát tối đa): 75 A
RDS (đã bật): 5,5 m Ω
Qg (tổng tải cổng): 180 nC
VGS (tăng áp nguồn cổng tối đa): ± 20 V
Ciss (capacitance đầu vào): 3550 pF
Coss (capacitance đầu ra): 1120 pF
Crss (capacitance phản hồi): 180 pF
Tj (nhiệt độ giao điểm): -55 đến 175 ° C
Gói: TO-252-3

Thông số kỹ thuật sản phẩm
EU RoHS Phù hợp với miễn trừ
ECCN (Mỹ) EAR99
Tình trạng phần Hoạt động
HTS 8541.29.00.95
SVHC Vâng.
SVHC vượt quá ngưỡng Vâng.
Ô tô Không.
PPAP Không.
Nhóm sản phẩm MOSFET năng lượng
Cấu hình Đơn vị
Công nghệ quy trình OptiMOS
Chế độ kênh Tăng cường
Loại kênh N
Số phần tử cho mỗi chip 1
Tăng áp nguồn thoát nước tối đa (V) 30
Điện áp nguồn cổng tối đa (V) ±20
Điện áp ngưỡng cổng tối đa (V) 2.2
Dòng chảy liên tục tối đa (A) 50
Chống nguồn thoát nước tối đa (mOhm) 7.5@10V
Phí cổng thông thường @ Vgs (nC) 8.7@4.5V18 @10V
Sạc cổng thông thường @ 10V (nC) 18
Khả năng đầu vào điển hình @ Vds (pF) 1400@15V
Phân tán công suất tối đa (mW) 47000
Thời gian rơi điển hình (ns) 2.8
Thời gian tăng bình thường (ns) 3.6
Thời gian trì hoãn tắt thông thường (ns) 17
Thời gian chậm bật thông thường (ns) 4.3
Nhiệt độ hoạt động tối thiểu (°C) -55
Nhiệt độ hoạt động tối đa (°C) 175
Bao bì Dây băng và cuộn
Lắp đặt Mặt đất
Chiều cao của gói 2.3
Chiều rộng gói 6.22
Chiều dài gói 6.5
PCB thay đổi 2
Tab Tab
Tên gói tiêu chuẩn TO-252
Gói của nhà cung cấp DPAK
Số pin 3
