Nguồn gốc:
Nguyên bản
Hàng hiệu:
TI
Số mô hình:
LMV824MT/LMV824MTX
Liên hệ chúng tôi
MV824MTX là bộ khuếch đại hoạt động bốn chiều với các thông số sau:
Dải điện áp nguồn: 2.7V đến 5.5V
Độ khuếch đại thường mở: 40dB đến 80dB
Dòng ra tối đa: 20mA
Điện trở đầu vào thường mở: 1M Ω
Dải nhiệt độ hoạt động: -40°C đến 125°C
Thiết bị này phù hợp cho các ứng dụng như khuếch đại âm thanh, cảm biến và truyền tín hiệu.So với LMV612MMX và LMV722MMX, LMV824MTX có độ chính xác cao hơn và nhiều kênh khuếch đại hơn.Một số ứng dụng và kết luận này bao gồm:
Khuếch đại âm thanh: LMV824MTX phù hợp với các thiết kế khuếch đại âm thanh yêu cầu độ khuếch đại cao và độ méo thấp nhằm nâng cao hiệu suất và chất lượng âm thanh của hệ thống âm thanh.
Khuếch đại tín hiệu cảm biến: Bộ khuếch đại này có thể khuếch đại các tín hiệu cảm biến nhỏ để phát hiện và phân tích dễ dàng hơn.Nó cũng có thể được sử dụng để khuếch đại đầu ra tín hiệu bằng bộ khuếch đại.
Truyền tín hiệu: LMV824MTX cũng có thể được sử dụng để truyền tín hiệu từ mạch này sang mạch khác nhằm tăng cường cường độ và chất lượng tín hiệu.Điều này có thể giúp giải quyết các vấn đề như tỷ lệ tín hiệu trên nhiễu trong truyền tín hiệu.
Tự động hóa công nghiệp: LMV824MTX cũng có thể được sử dụng trong tự động hóa công nghiệp, chẳng hạn như đo nhiệt độ, áp suất và dòng điện.
Bao bì của LMV824MTX là TSSOP-14, kích thước 5mm x 4.4mm, rất phù hợp cho các ứng dụng trên bảng mạch nhỏ.
| EU RoHS | Không tuân thủ |
| ECCN (Mỹ) | EAR99 |
| Tình trạng một phần | NRND |
| HTS | 8542.33.00.01 |
| SVHC | Đúng |
| SVHC Vượt Ngưỡng | Đúng |
| ô tô | KHÔNG |
| PPAP | KHÔNG |
| Kiểu | Bộ khuếch đại điện áp thấp |
| Loại nhà sản xuất | Bộ khuếch đại điện áp thấp |
| Số kênh trên mỗi chip | 4 |
| Từ đường ray này đến đường ray kia | Đầu ra từ đường ray đến đường ray |
| Điện áp bù đầu vào tối đa (mV) | 3,5@5V |
| Điện áp cung cấp đơn tối thiểu (V) | 2,5 |
| Điện áp cung cấp đơn tối đa (V) | 5,5 |
| Điện áp cung cấp kép tối thiểu (V) | 卤1,25 |
| Điện áp cung cấp kép tối đa (V) | 卤2,75 |
| Dòng bù đầu vào tối đa (uA) | 0,03@5V |
| Dòng điện phân cực đầu vào điển hình (uA) | 0,04@5V |
| Dòng điện phân cực đầu vào tối đa (uA) | 0,1@5V |
| Dòng điện cung cấp tối đa (mA) | 1.3@5V |
| Dòng điện đầu ra điển hình (mA) | 45@5V |
| Loại nguồn điện | Đơn | Kép |
| Tỷ lệ xoay điển hình (V/us) | 2@5V |
| Mật độ điện áp nhiễu đầu vào điển hình (nV/rtHz) | 24@5V |
| Độ lệch điện áp bù đầu vào (uV/C) | 1(Điển hình) |
| Tăng điện áp điển hình (dB) | 105 |
| Mật độ nhiễu dòng điện đầu vào không đảo điển hình (pA/rtHz) | 0,25@5V |
| PSRR tối thiểu (dB) | 75 |
| CMRR tối thiểu (dB) | 72 |
| Phạm vi CMRR tối thiểu (dB) | 71 đến 75 |
| Sản phẩm băng thông khuếch đại điển hình (MHz) | 5.6 |
| Tắt hỗ trợ | KHÔNG |
| Nhiệt độ hoạt động tối thiểu (°C) | -40 |
| Nhiệt độ hoạt động tối đa (°C) | 85 |

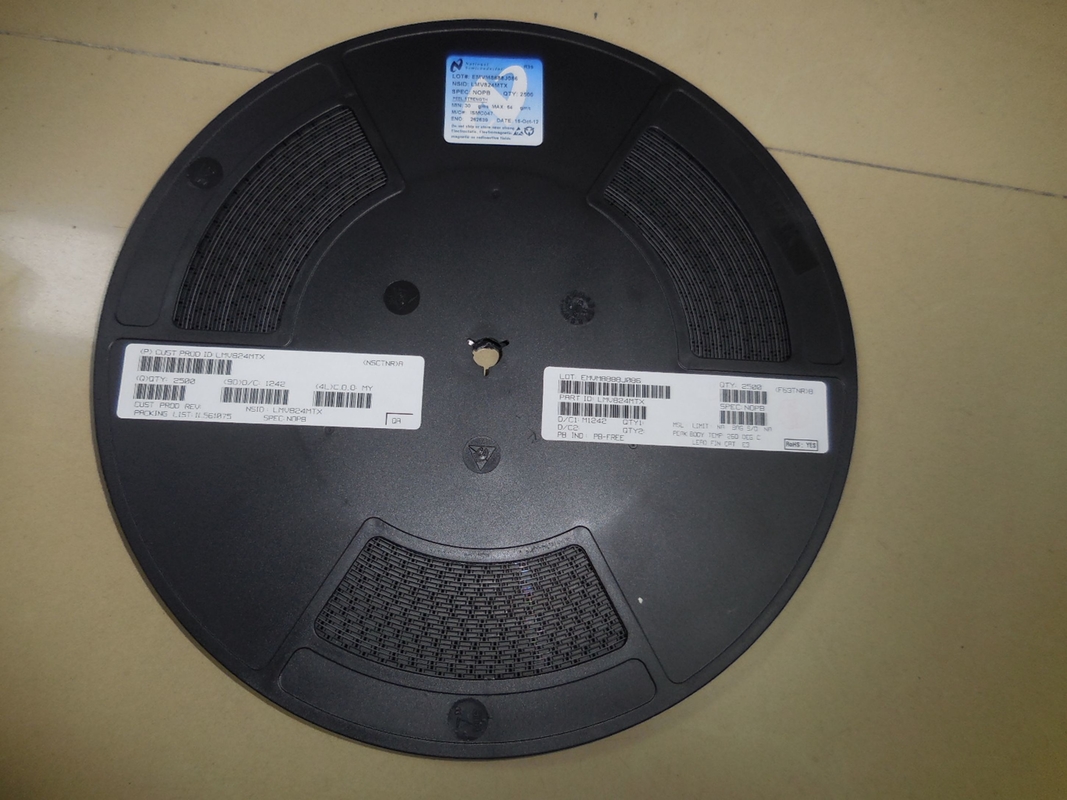

| bao bì | Băng và cuộn |
| Gắn | Bề mặt gắn kết |
| Chiều cao gói hàng | 1,05(Tối đa) |
| Chiều rộng gói hàng | 4,5(Tối đa) |
| Chiều dài gói hàng | 5.1(Tối đa) |
| PCB đã thay đổi | 14 |
| Tên gói tiêu chuẩn | SOP |
| gói nhà cung cấp | TSSOP |
| Số lượng pin | 14 |
| Hình dạng chì | cánh mòng biển |
