Nguồn gốc:
Nguyên bản
Hàng hiệu:
ST
Số mô hình:
LMV358LIDT
Liên hệ chúng tôi

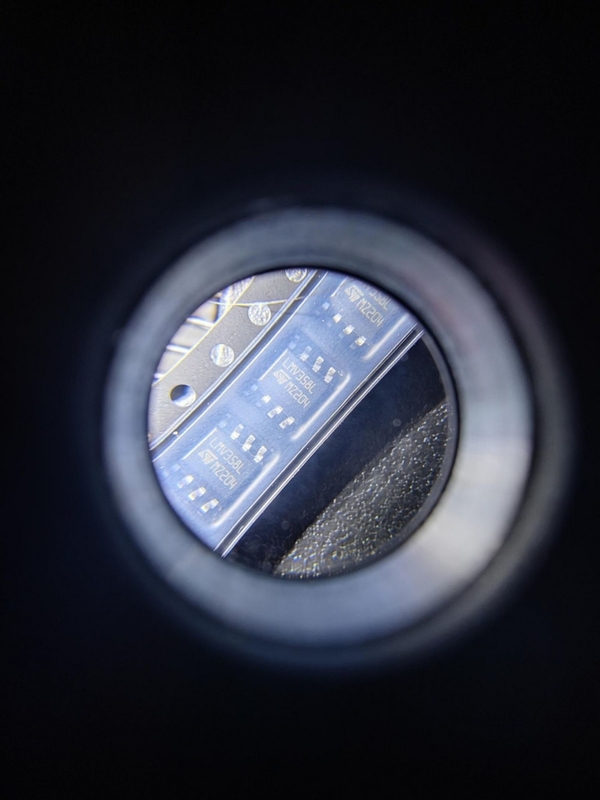

LMV358LIDT là bộ khuếch đại hoạt động điện áp thấp mạch kép bao gồm STMICROELECTRONICS
chế tạo.Nó có thể hoạt động dưới một điện áp nguồn duy nhất, cung cấp chuyển động đầu vào và đầu ra từ đường ray đến đường ray và được thiết kế cho các ứng dụng công suất thấp.Sau đây là các ứng dụng, kết luận và tham số của nó:
Ứng dụng:
Bộ khuếch đại âm thanh và tiền khuếch đại
bộ khuếch đại cảm biến
mạch điều hòa tín hiệu
Bộ lọc hoạt động
Bộ dao động điều khiển điện áp
Phần kết luận:
LMV358LIDT là bộ khuếch đại hoạt động điện áp thấp mạch kép phù hợp cho các ứng dụng công suất thấp.
Nó có thể hoạt động dưới một điện áp nguồn duy nhất, cung cấp chuyển động đầu vào và đầu ra từ đường ray đến đường ray.
Nó có mức tiêu thụ điện năng thấp, tỷ lệ loại bỏ chế độ chung cao, dòng điện phân cực đầu vào thấp và khả năng bảo vệ phóng tĩnh điện (ESD) đáng tin cậy.
Nó phù hợp cho các ứng dụng như bộ khuếch đại âm thanh, bộ khuếch đại cảm biến, mạch điều hòa tín hiệu, bộ lọc tích cực và bộ tạo dao động được điều khiển bằng điện áp.
Thông số:
Dải điện áp đầu vào: 2.7V đến 5.5V
Dải điện áp đầu ra: 0V đến VCC
Dải nhiệt độ hoạt động: -40°C đến 125°C
Tăng sản phẩm băng thông: 1 MHz
Độ dốc tỷ lệ: 0,5 V/ μ s
Điện áp phân cực đầu vào: 1 mV
Dòng điện phân cực đầu vào: 10 nA
Bao bì: SOIC8
| EU RoHS | tuân thủ |
| ECCN (Mỹ) | EAR99 |
| Tình trạng một phần | Tích cực |
| HTS | 8542.33.00.01 |
| ô tô | KHÔNG |
| PPAP | KHÔNG |
| Kiểu | Bộ khuếch đại công suất thấp |
| Loại nhà sản xuất | Bộ khuếch đại công suất thấp |
| Số kênh trên mỗi chip | 2 |
| Từ đường ray này đến đường ray kia | Đầu ra từ đường ray đến đường ray |
| Điện áp bù đầu vào tối đa (mV) | 7@5V |
| Điện áp cung cấp đơn tối thiểu (V) | 2.7 |
| Điện áp cung cấp đơn tối đa (V) | 5,5 |
| Điện áp đầu ra mức thấp điển hình (V) | 0,3 |
| Điện áp đầu ra mức cao điển hình (V) | 4,99 |
| Dòng bù đầu vào tối đa (uA) | 0,03@5V |
| Dòng điện phân cực đầu vào điển hình (uA) | 0,027@5V |
| Dòng điện phân cực đầu vào tối đa (uA) | 0,06@5V |
| Dòng tĩnh tối đa (mA) | 0,5@5V |
| Loại nguồn điện | Đơn |
| Tỷ lệ xoay điển hình (V/us) | 0,7@5V |
| Mật độ điện áp nhiễu đầu vào điển hình (nV/rtHz) | 30@5V |
| Độ lệch điện áp bù đầu vào (uV/°C) | 5(Điển hình) |
| Mức tăng điện áp điển hình (dB) | 100 |
| Mật độ nhiễu dòng điện đầu vào không đảo điển hình (pA/rtHz) | 0,3@5V |
| CMRR tối thiểu (dB) | 72 |
| Phạm vi CMRR tối thiểu (dB) | 71 đến 75 |
| Sản phẩm băng thông khuếch đại điển hình (MHz) | 1.3 |
| Tắt hỗ trợ | KHÔNG |
| Nhiệt độ hoạt động tối thiểu (°C) | -40 |
| Nhiệt độ hoạt động tối đa (°C) | 125 |
| Cấp nhiệt độ nhà cung cấp | Công nghiệp |
| bao bì | Băng và cuộn |
| Gắn | Bề mặt gắn kết |
| Chiều cao gói hàng | 1,25(Tối thiểu) |
| Chiều rộng gói hàng | 3.9 |
| Chiều dài gói hàng | 4,9 |
| PCB đã thay đổi | số 8 |
| Tên gói tiêu chuẩn | VÌ THẾ |
| gói nhà cung cấp | CON TRAI |
| Số lượng pin | số 8 |
| Hình dạng chì | cánh mòng biển |
