Nguồn gốc:
Nguyên bản
Hàng hiệu:
TI
Số mô hình:
LMV358IDR
Liên hệ chúng tôi

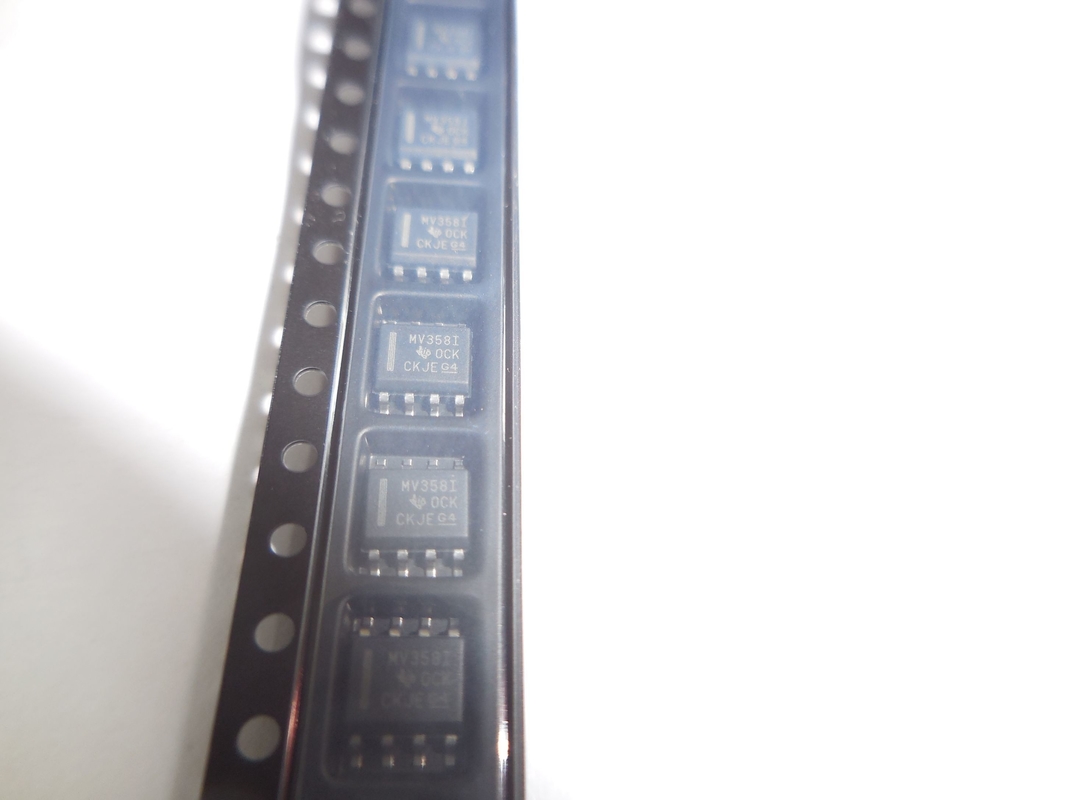

LMV358IDR là mạch tích hợp (IC) khuếch đại hoạt động điện áp thấp (op-amp) hai kênh do Texas Instruments sản xuất.Nó được thiết kế để hoạt động với một điện áp cung cấp duy nhất, cung cấp khả năng xoay đầu vào và đầu ra từ đường ray đến đường ray với điện áp bù đầu vào thấp.
Các ứng dụng:
Bộ khuếch đại âm thanh và bộ tiền khuếch đại.
Bộ khuếch đại cảm biến.
Mạch điều hòa tín hiệu.
Bộ lọc đang hoạt động.
Bộ dao động điều khiển điện áp.
Đặc trưng:
Các op-amps độc lập kép trong một gói duy nhất.
Dải điện áp đầu vào rộng: 2.7V đến 5.5V.
Xoay đầu vào và đầu ra từ đường ray đến đường ray.
Tiêu thụ điện năng thấp: 0,5 mA mỗi kênh.
Tỷ lệ loại bỏ chế độ chung cao (CMRR): 70 dB.
Điện áp bù đầu vào thấp: 1 mV.
Unity-gain ổn định.
Bảo vệ ESD: 2 kV (mô hình cơ thể người).
Thông số:
Dải điện áp đầu vào: 2.7V đến 5.5V.
Dải điện áp đầu ra: 0V đến VCC.
Phạm vi nhiệt độ hoạt động: -40°C đến 125°C.
Đạt được sản phẩm băng thông: 1 MHz.
Tốc độ xoay: 0,5 V/μs.
Điện áp bù đầu vào: 1 mV.
Dòng bù đầu vào: 10 nA.
Bao bì: SOIC-8.
| EU RoHS | tuân thủ |
| ECCN (Mỹ) | EAR99 |
| Tình trạng một phần | Tích cực |
| HTS | 8542.33.00.01 |
| SVHC | Đúng |
| ô tô | KHÔNG |
| PPAP | KHÔNG |
| Kiểu | Bộ khuếch đại điện áp thấp |
| Loại nhà sản xuất | Bộ khuếch đại điện áp thấp |
| Số kênh trên mỗi chip | 2 |
| Từ đường ray này đến đường ray kia | Đầu ra từ đường ray đến đường ray |
| Loại đầu ra | CMOS |
| Điện áp bù đầu vào tối đa (mV) | 7@5V |
| Điện áp cung cấp đơn tối thiểu (V) | 2.7 |
| Điện áp cung cấp đơn tối đa (V) | 5,5 |
| Dòng bù đầu vào tối đa (uA) | 0,05@5V |
| Dòng điện phân cực đầu vào điển hình (uA) | 0,015@5V |
| Dòng điện phân cực đầu vào tối đa (uA) | 0,25@5V |
| Dòng điện cung cấp tối đa (mA) | 0,44@5V |
| Dòng điện đầu ra điển hình (mA) | 60 |
| Loại nguồn điện | Đơn |
| Tỷ lệ xoay điển hình (V/us) | 1@5V |
| Mật độ điện áp nhiễu đầu vào điển hình (nV/rtHz) | 39@5V |
| Tăng điện áp điển hình (dB) | 100 |
| Mật độ nhiễu dòng điện đầu vào không đảo điển hình (pA/rtHz) | 0,21@5V |
| CMRR tối thiểu (dB) | 50 |
| Phạm vi CMRR tối thiểu (dB) | 50 đến 60 |
| Sản phẩm băng thông khuếch đại điển hình (MHz) | 1 |
| Tắt hỗ trợ | KHÔNG |
| Nhiệt độ hoạt động tối thiểu (°C) | -40 |
| Nhiệt độ hoạt động tối đa (°C) | 125 |
| bao bì | Băng và cuộn |
| Gắn | Bề mặt gắn kết |
| Chiều cao gói hàng | 1,5(Tối đa) |
| Chiều rộng gói hàng | 3,98(Tối đa) |
| Chiều dài gói hàng | 5(Tối đa) |
| PCB đã thay đổi | số 8 |
| Tên gói tiêu chuẩn | VÌ THẾ |
| gói nhà cung cấp | SOIC |
| Số lượng pin | số 8 |
| Hình dạng chì | cánh mòng biển |
