Nguồn gốc:
Nguyên bản
Hàng hiệu:
Intel/Altera
Số mô hình:

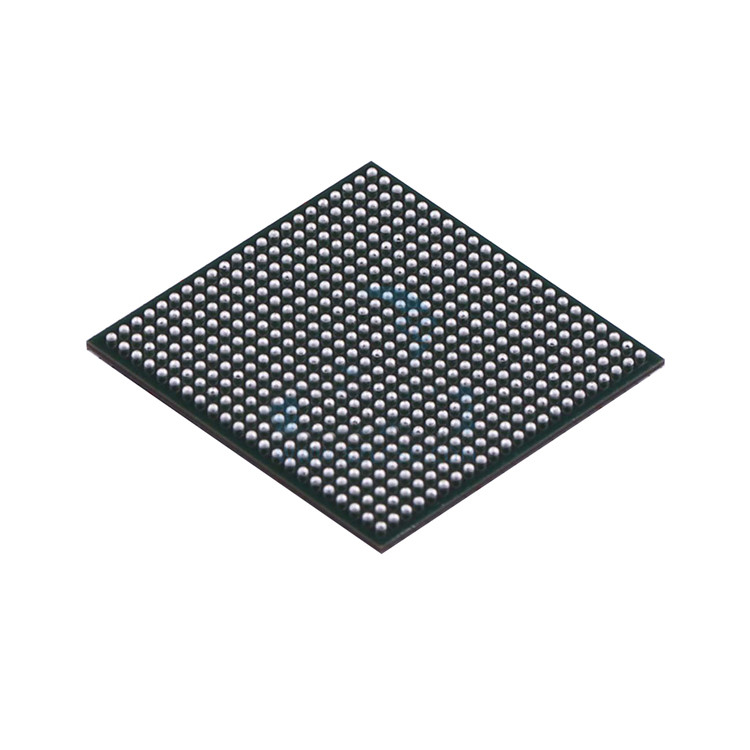

EP2C50F484I8N
Liên hệ chúng tôi
Thông số kỹ thuật sản phẩm | |
EU RoHS | tuân thủ |
ECCN (Mỹ) | 3A991d. |
Tình trạng một phần | chưa được xác nhận |
HTS | 8542.39.00.01 |
SVHC | Đúng |
SVHC Vượt Ngưỡng | Đúng |
ô tô | KHÔNG |
PPAP | KHÔNG |
Tên gia đình | Lốc xoáy® II |
Công nghệ xử ký | 90nm |
I/O người dùng | 294 |
Số lượng ngân hàng I/O | số 8 |
Điện áp cung cấp hoạt động (V) | 1.2 |
Đăng ký thay đổi | Sử dụng bộ nhớ |
yếu tố logic | 50528 |
Số nhân | 86 (18x18) |
Loại bộ nhớ chương trình | SRAM |
Bộ nhớ nhúng (Kbit) | 580,5 |
Tổng số khối RAM | 129 |
Lõi IP | Viterbi Compiler, Low-Speed/Hybrid Serial Decoder|V1 ColdFire|SpeedView Enabled JPEG Encoder (SVE-JPEG-E)|10 Gigabit Ethernet MAC|32/64-bit PCI-X bus Master/Target interface Core, 66/100/ 133Mhz |
Tên nhà cung cấp | Altera/Freescale/CAST, Inc/MorethanIP/PLDA |
Đơn vị logic thiết bị | 50528 |
Số lượng đồng hồ toàn cầu | 16 |
Số thiết bị của DLL/PLL | 4 |
khả năng lập trình | KHÔNG |
Hỗ trợ lập trình lại | KHÔNG |
Chống sao chép | KHÔNG |
ưu tiênTần số (MHz) | 402.58 |
Khả năng lập trình trong hệ thống | Đúng |
Cấp tốc độ | số 8 |
Tiêu chuẩn I/O vi sai | LVDS|PCI-X |
Tiêu chuẩn I/O một đầu | LVDS|PCI-X |
Hiệu suất I/O tối đa | 640Mbps |
Giao diện bộ nhớ ngoài | DDR SDRAM|QDR II+SRAM |
Điện áp cung cấp hoạt động tối thiểu (V) | 1,15 |
Điện áp cung cấp hoạt động tối đa (V) | 1,25 |
Điện áp vào/ra (V) | 1,5|1,8|2,5|3,3 |
Nhiệt độ hoạt động tối thiểu (°C) | -40 |
Nhiệt độ hoạt động tối đa (°C) | 100 |
Cấp nhiệt độ nhà cung cấp | Công nghiệp |
Tên thương mại | lốc xoáy |
Gắn | Bề mặt gắn kết |
Chiều cao gói hàng | 2.2(Tối đa) |
Chiều rộng gói hàng | 23 |
Chiều dài gói hàng | 23 |
PCB đã thay đổi | 484 |
Tên gói tiêu chuẩn | BGA |
gói nhà cung cấp | FBGA |
Số lượng pin | 484 |
Hình dạng chì | Quả bóng |
